Yamaha MG16XU Mengpaneel

D-PRE (Discrete Class-A Microfoonvoorversterkers)

Voorversterkers vormen het startpunt voor een goed geluid. Als hun kwaliteit tekortschiet, zal geen enkele mix echt goed klinken, hoe hard de engineer ook zwoegt. Met andere woorden: hier wordt de toon gezet voor hoe goed een mix uiteindelijk kan klinken. De MG-mengpanelen beschikken over Yamaha's studiowaardige, discrete Class-A voorversterkers. Deze werken met een geïnverteerde Darlington-schakeling die dankzij een dual-transistor cascade meer vermogen bij lagere impedantie levert. D-PRE-amps geven een volle, natuurlijk klinkende bas en zijdezachte hoge tonen met een zeer geringe neiging tot vervorming.

Dankzij hun brede en zeer evenwichtige frequentiebereik gaan deze preamps moeiteloos om met alle denkbare signaalbronnen, zonder dat bepaalde frequentiegebieden worden overdreven. Dit schone klankfundament bespaart u veel tijd en moeite, omdat uitgebreide correcties met de EQ of andere bewerkingen vaak overbodig worden.

Operationsversterkers voor geluid van hoogste kwaliteit

De voorversterker bepaalt de geluidskwaliteit, terwijl de operationsversterker-ICs tot de belangrijkste onderdelen van de voorversterker behoren. De MG-serie beschikt over nieuwe, kwalitatief hoogwaardige en speciaal ontwikkelde MG01-operationsversterkers, die we in nauwe samenwerking met de halfgeleiderfabrikant hebben ontworpen. Waar veel anderen vooral inzetten op optimalisatie van schakeling en efficiëntie, gaat het Yamaha vooral om klankkwaliteit — een standaard chip voldeed daarom niet.

De MG01-ops bevatten opnieuw ontworpen schakelingen waarin interne componenten en bedrading perfect op elkaar zijn afgestemd. Uiteraard zijn zeer zuivere materialen gebruikt, zoals schijfjes van hoogzuiver silicium en koperdraad, zodat iedere component van de chip bijdraagt aan een uitzonderlijke resolutie.

Inschakelbare Fantoomvoeding en PAD-schakelaar

Dankzij inschakelbare fantoomvoeding ondersteunen de MG-consoles condensatormicrofoons met al hun voordelen ten opzichte van dynamische microfoons, zoals een groter frequentiebereik, veel hogere dynamiek en betere geluidskwaliteit. De ingangen met PAD-schakelaar accepteren bronnen op mic- en line-niveau. Met de PAD-knop kunnen hoge signaalniveaus worden gedempt — bijvoorbeeld bij gemic-te instrumenten tijdens een concert die anders overstuuring zouden veroorzaken en de mix ernstig kunnen schaden.

One-Button Compressoren

Compressie speelt een grote rol in bijna elke studio-opname of PA-situatie. Door de dynamiek van audiosignalen te begrenzen, kun je bassen meer punch geven, snaren strakker maken, vocalen beter laten doorkomen of een voller gitaargeweld creëren. Het kost echter vaak vele uren om de complexiteit van zelfs eenvoudig opgebouwde hardwarecompressors te doorgronden en volledig te benutten. Yamaha's "One-Button" compressoren zijn een innovatieve eigen ontwikkeling die het mogelijk maakt de compressor met slechts één knop optimaal in te stellen.

EQ en Hoogdoorlaatfilter

Er is niets handiger dan een betrouwbare equalizer wanneer je geluid nauwkeurig wilt vormen. De MG-serie profiteert ook hier van Yamaha's ongeëvenaarde ervaring in audioapparatuur. In alle mono-kanalen zitten uitstekende 3-bands equalizers voor precieze controle over het geluid. Extra hoogdoorlaatfilters maken het mogelijk ongewenste stap- en lagefrequente storingen te verwijderen, waardoor de mix aanzienlijk schoner en helderder wordt.

AUX / Effect-Sends / Groepen

De MG-mixers bieden AUX-sends om het PA- of studioconcept uit te breiden. Via deze sends kunnen extra effecten worden toegevoegd, uitgangen naar externe opname-apparatuur worden gestuurd of een monitoringsysteem worden gevoed. Ook de master heeft eigen send-regelaars. De modellen MG06 / 06X en MG10 / 10XU hebben slechts één stereomasterbus. Alle andere modellen hebben één of twee stereogroepsbussen met bijbehorende uitgangen voor comfortabele kanaalgroepering. Naast alle kanaalfaders zitten schakelaars voor duidelijke groepsindeling.

Talrijke In- en Uitgangen

Alle modellen hebben in de monokanalen hoogwaardige symmetrische Neutrik XLR-aansluitingen. Ook de stereokanalen zijn met XLR-bussen uitgerust. De mono-ingangen zijn als combobussen uitgevoerd en accepteren zowel MIC- als LINE-niveaus. Twee van de stereokanalen hebben een XLR-connector en twee jack-ingangen: de XLR accepteert MIC-niveau, terwijl de jacks voor LINE-niveau zijn. Er kunnen mono- of stereoline-signalen worden aangesloten (uitgezonderd bij het 10-kanaals model). De configuratie van de andere twee stereokanalen varieert per model: bij het 20-kanaals model accepteert de XLR MIC-niveau, terwijl twee cinch-aansluitingen zijn bedoeld voor mono- of stereosignalen op LINE-niveau.

Bij de 16- en 12-kanaals modellen accepteren twee jack-ingangen stereosignalen op LINE-niveau. Daarnaast heeft elk stereokanaal twee 2TR-cinch-bussen als onafhankelijke inputs voor externe bronnen zoals een cd-speler. Het 10-kanaals model heeft een extra stereokanaal met een paar jack-aansluitingen voor LINE-signalen. Bij de XU-modellen kan elke via USB binnenkomende signaalbron aan een van de stereokanalen worden toegewezen. Naast de hoofdstereo-uitgangen (XLR L/R, jack L/R) zijn de MG-mixers voorzien van meerdere uitgangen voor groepen (jack), AUX/FX (jack), monitor (jack L/R) en hoofdtelefoon (stereo jack). De masteruitgangen zijn geschikt voor monitoring, mastering en andere taken.

Interne SPX-digitaal effecten

Effecten geven een mix net dat laatste laagje finesse en professionaliteit. De MG-X/-XU-modellen zijn uitgerust met Yamaha's wereldwijd gerenommeerde SPX multi-effectprocessor, die 24 bewerkbare hoogwaardige digitale effecten levert, perfect om een mix te verrijken. Zo kun je bij een presentatie net de juiste diepte toevoegen of bij een liveconcert frisse ruimtelijkheid creëren. Vooral de uitstekende reverb en delay verbeteren de ruimtelijkheid op realistische en natuurlijke wijze. Optioneel is de voetschakelaar FC5 verkrijgbaar om effecten in/uit te schakelen (MG10XU / 12XU / 16XU / 20XU).

Metalen Behuizing

De MG-serie is gebouwd om lang mee te gaan en heeft een solide, gepoedercoate metalen behuizing van uitstekende productiekwaliteit. De vormgeving ondersteunt het interne convectie-koelsysteem optimaal, terwijl het interne voedingsteil netjes gescheiden is van de analoge schakelingen, wat niet alleen storende ruis voorkomt maar ook positief bijdraagt aan de levensduur van de componenten. Bovendien worden krachten zoals druk of trek op bedieningsonderdelen niet direct op de printplaat of elektronica uitgeoefend, maar door de stevige behuizing opgevangen, wat de betrouwbaarheid en duurzaamheid verder ten goede komt.

Intern Universeel Voedingssysteem

Dankzij het zeer efficiënte interne universele voedingssysteem kunt u de MG-serie overal ter wereld gebruiken zonder zorgen, zelfs bij sterk wisselende netspanning. Het interne voedingssysteem vereenvoudigt bovendien de rackmontage bij vaste installaties, omdat geen logge adapter of extra periferie nodig is. (* MG12 / 16 / 20 / 12XU / 16XU / 20XU)

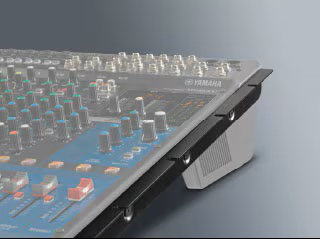

Inbouwkit voor Rackmontage Inbegrepen

De 16- en 20-kanaals modellen van de MG-serie worden met rackoren geleverd, zodat ze naast eenvoudige plaatsing op een tafel ook probleemloos in een rack kunnen worden gemonteerd. Daarmee zijn de consoles uitstekend geschikt voor zowel mobiel gebruik als vaste installatie. De uiterst robuuste en toch handzame constructie maakt een soepele, stabiele positionering mogelijk, waardoor de opbouwtijd tot een minimum wordt beperkt. *Voor de modellen MG12 en MG12XU is het optionele rackmontagekit "RK-MG12" verkrijgbaar.

USB-audiointerface met 2 ingangen en 2 uitgangen in 24-Bit/192 kHz-resolutie

De MG-mixers hebben digitale aansluitingen, zodat digitaal materiaal direct en probleemloos via de console kan worden afgespeeld. Via USB kunnen niet alleen pc's maar ook Apple-apparaten zoals iPhone en iPad (2 en nieuwer met Apple's "Lightning naar USB-camera" adapter) worden aangesloten. Het USB-protocol gebruikt asynchrone data-overdracht. Audiodata krijgt van het MG-paneel een zeer precieze clock, zodat opnames en weergave in uitstekende kwaliteit plaatsvinden.
